CNC horisontaalne treipink

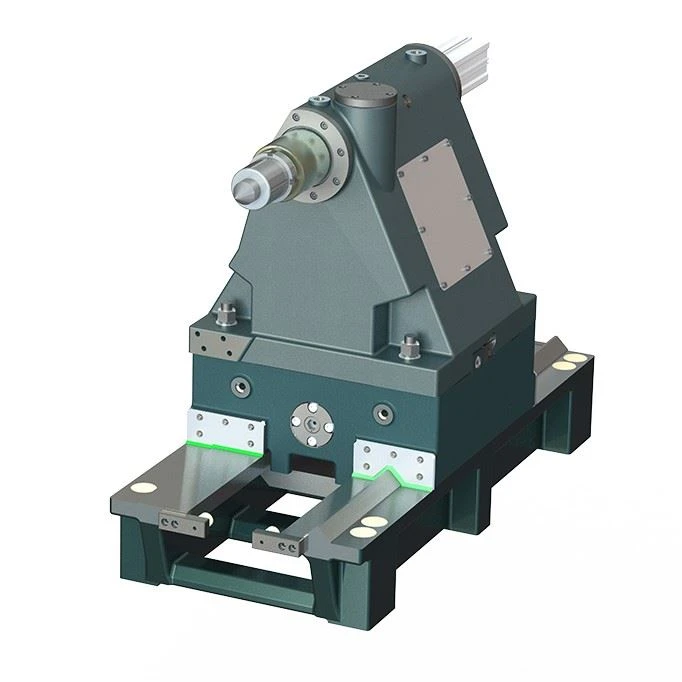

Spindli karp

1. Sellel on 30-kraadine kalle ja see on sama masinvoodiga (hea lõiketugevus ja parem jäikus)

2. Spindliüksus võtab vastu suure jäikusega labürindi tihendi.

3. Spindelmootor ajab peavõlli otse läbi rihma pöörlema ​​ja käivitamine on kiire ja stabiilne.

Sadul ja liug

Selle tööpingi sadul on integreeritult valatud suure tihedusega malmist ning liugplaat ja tööriista tugi asetatakse sadulale. Liugplaat ja tööriista tugi liiguvad sadulas, kasutades imporditud 35-mõõtmelisi lineaarseid kuuljuhendeid. X-telje suunas liikumist juhib servomootor, mis on elastse siduri kaudu otse kuulkruviga ühendatud. Kruvi kasutab imporditud ülitäpset kuulkruvi. Ülitäpne ja täpne ülekanne.

Plekikaitse

1. Meie enda lehtmetalli tootmisliin toodanguga 150 ühikut.

2. Kaitse (ei leki vett)

3. Sisemine kaitse vähendab müra järk-järgult.

Chuck

Selle tööpingi tavaline padrun on Taiwani 8-tolline õõneshüdrauliline padrun, mille spetsifikatsioon on φ210. Muud hüdrauliliste padrunite ja silindrite spetsifikatsioonid on samuti valikulised.

Hüdraulika- ja määrimissüsteem

Hüdraulikaõlipaak asetatakse voodi taha ja see on kaitsega välismaailmast eraldatud. Hüdraulikaõli paak on varustatud õhkjahutusseadmega. Standardkonfiguratsioonis võetakse kasutusele Hiina-välismaiste ühisettevõtete tsentraliseeritud kvantitatiivne automaatne määrimissüsteem.

Jahutus- ja kiibikonveierisüsteem

1. Kiibikonveierid on kõik automaatsed kiibikonveierid ning kiibikonveieri käivitamist ja seiskamist saab juhtida M-käskudega. Lisaks saab kasutaja' tööpingi paigutusele esitatavate nõuete kohaselt laastukonveier valida külg- või tagaasendi.

2. Kasutatakse imporditud suure vooluhulgaga ja kõrgtõstega jahutuspumpa. Pärast jahutuspumbast väljavõtmist ühendatakse jahutusvesi otse tööriistahoidja jahutusveepordiga ja pihustatakse tööriistahoidiku düüsi kaudu osade ja tööriistade jahutamiseks ja määrimiseks, et tagada tooriku töötlemise täpsus ja tööriista eluiga.

3. Jahutuskast ja laastukonveier on peremehest eraldatud, et tagada tööpingi täpsus lõikamise kuumuse mõjust.

Tornett

Ta võtab kasutusele Taiwani&hüdraulilise torni. Torn on hüdrauliliselt juhitav, kasutades kaubamärgiga õlimootoreid, vaikse, suure kiirusega, suure pöördemomendi ja kiire tööriista vahetamise kiirusega, mis muudab torni' reageerimise kiiremaks ja usaldusväärsemaks.

HNC808Di kontroller

2-4 telje kontroller

10,4 ”värviline LCD-ekraan

Väline PLC& IO moodul

Toetage NCUC-d, Ethercati siini protokolli

Toetage ülitäpset kodeerimist

Toetage täielikult suletud ahela juhtimist

8000 p / min kiire jäik koputamine

Tööriista purunemine

Temperatuuri kompenseerimine

Tehnilised parameetrid

Peamine täpsus

Põhikonfiguratsioon
